ZuluThermo — набор программ для расчетов тепловых сетей.
ZuluThermo — отличный помощник студенту, аспиранту, проектировщику, наладчику, инженеру, занимающемуся эксплуатацией системы централизованного теплоснабжения.
Использование ZuluThermo позволяет лучше понимать режимы работы тепловой сети, анализировать аварийные ситуации, оценивать мероприятия по модернизации и перспективному развитию системы централизованного теплоснабжения.
Программа может быть использована для решения различных задач таких как:
- Построение модели тепловой сети
- Конструкторский расчет тепловой сети
- Наладочный расчет тепловой сети
- Поверочный расчет тепловой сети
- Расчет требуемой температуры на источнике
- Коммутационные задачи
- Построение пьезометрического графика
- Расчет надежности системы теплоснабжения
- Расчет нормативных потерь тепла через изоляцию
Расчету подлежат тупиковые и кольцевые тепловые сети, в том числе с повысительными насосными станциями и дросселирующими устройствами, работающие от одного или нескольких источников. Программа предусматривает теплогидравлический расчет с присоединением к сети тепловых (ИТП) и центральных тепловых пунктов (ЦТП) по нескольким десяткам схемных решений. Возможен гидравлический расчет сети с использованием обобщенных потребителей без информации о тепловых нагрузках и конкретных схемах присоединения потребителей к тепловой сети.
«Элементы, из которых строится сеть».
В настоящий момент продукт существует в следующих вариантах:
- ZuluThermo — расчеты тепловых сетей для ZuluGIS
- ZuluNetTools — ActiveX-компоненты для расчетов инженерных сетей
Совместно с геоинформационной системой ZuluGIS возможна разработка электронной модели системы теплоснабжения, которая позволяют решать весь набор задач, указанных в главе 3 постановления Правительства РФ от 22 февраля 2012г. N 154 «О требованиях к схемам теплоснабжения, порядку их разработки и утверждения» подробнее…
ПОСТРОЕНИЕ МОДЕЛИ ТЕПЛОВОЙ СЕТИ
Электронная модель тепловой сети создается графическим редактором ZuluGIS, при этом сразу формируется её расчетная модель. Остается лишь задать расчетные параметры объектов и нажать кнопку выполнения расчета.
Подробнее о том как моделируется тепловая сеть в ГИС читайте здесь…
КОНСТРУКТОРСКИЙ РАСЧЕТ ТЕПЛОВОЙ СЕТИ
Целью конструкторского расчета является определение диаметров трубопроводов тупиковой и кольцевой тепловой сети.
В качестве источника может выступать любой узел системы теплоснабжения, например источник, ЦТП или тепловая камера. Для более гибкого решения данной задачи предусмотрена возможность изменения удельных линейных потерь, либо скорости движения воды по участкам тепловой сети.
В результате расчета по участкам определяются диаметры трубопроводов, потери напора и скорости движения воды, по узловым точкам располагаемые напоры, давление в подающей и обратной трубе тепловой сети.
НАЛАДОЧНЫЙ РАСЧЕТ ТЕПЛОВОЙ СЕТИ
Целью наладочного расчета является обеспечение потребителей расчетным количеством воды и тепловой энергии.
Качественная наладка достигается регулировкой потребителей и центральных тепловых пунктов. Гашение избыточных напоров у абонентских вводов и ЦТП производят с помощью дросселирующих устройств. Дроссельные шайбы перед абонентскими вводами устанавливаются автоматически на подающем, обратном или обоих трубопроводах, в зависимости от необходимого для системы гидравлического режима. Осуществляется подбор смесительных устройств, элеваторов и их сопел.
При работе нескольких источников на одну сеть определяется распределение воды и тепловой энергии между источниками. В случае, если имеющегося располагаемого напора на источнике недостаточно, автоматически подбирается новый.
В результате расчета по участкам определяются потери теплоты и напора, скорости движения воды. По узловым точкам располагаемые напоры, температуры и давление в подающей, обратной трубе тепловой сети. По потребителям величина избыточного напора, параметры дросселирующих и смесительных устройств, температуры внутреннего воздуха и воды на ГВС.
ПОВЕРОЧНЫЙ РАСЧЕТ ТЕПЛОВОЙ СЕТИ
Целью поверочного расчета является определение фактических расходов теплоносителя на участках тепловой сети и у потребителей, а также количество тепловой энергии, получаемое потребителем при фактических параметрах работы источника.
Математическая имитационная модель системы теплоснабжения, позволяет анализировать гидравлический и тепловой режим работы системы, а также прогнозировать изменение температуры внутреннего воздуха у потребителей. Определять тепловую и гидравлическую разрегулировку на потребителях.

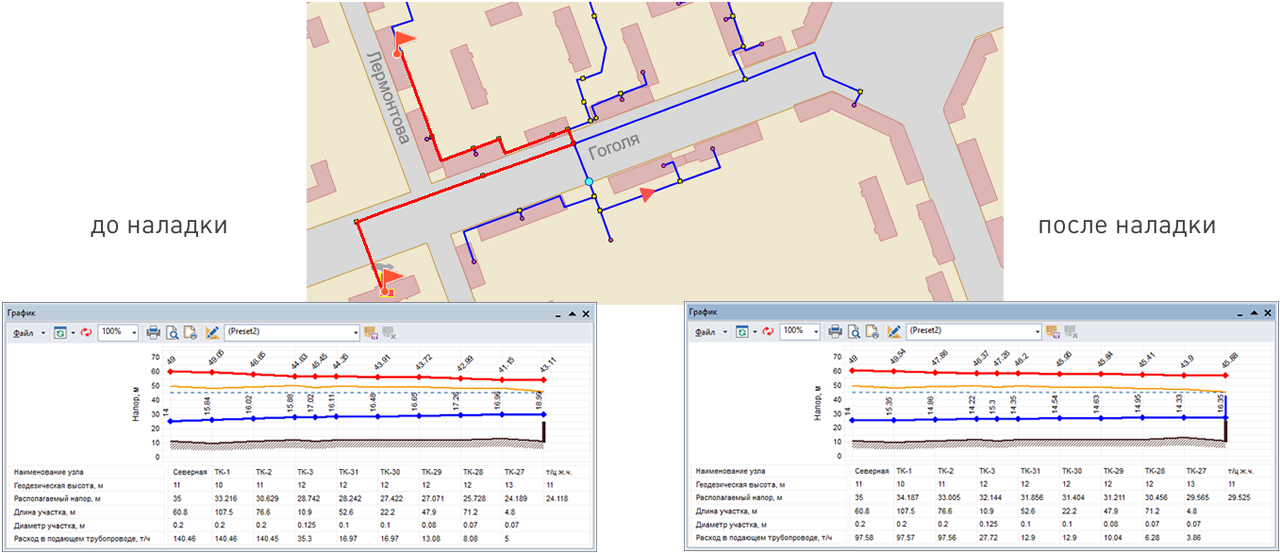

Пример поверочного расчета:
Наладочные мероприятия | до | после |
Суммарная нагрузка, Гкал/ч | 9.19 | 8.46 |
Суммарный расход т/ч | 140.46 | 97.57 |
Температура обратной воды, °С | 90.7 | 69.65 |
Расчеты могут проводиться при различных исходных данных, в том числе аварийных ситуациях, например, отключении элементов тепловой сети (участки, насосное оборудование, запорно-регулирующее устройства), организации передачи воды и тепловой энергии от одного источника к другому и т.д.
При работе нескольких источников на одну сеть определяется распределение воды и тепловой энергии между источниками. Подводится баланс по воде и отпущенной тепловой энергией между источником и потребителями.
В результате расчета по участкам определяются потери теплоты и напора, скорости движения воды. По узловым точкам располагаемые напоры, температуры и давление в подающей, обратной трубе тепловой сети. По потребителям располагаемый напор и потери напора на дросселирующих устройствах, температуры воды на входе и выходе в каждую систему теплопотребления, температура внутреннего воздуха.
РАСЧЕТ ТРЕБУЕМОЙ ТЕМПЕРАТУРЫ НА ИСТОЧНИКЕ
Целью задачи является определение минимально необходимой температуры теплоносителя на выходе из источника для обеспечения у заданного потребителя температуры внутреннего воздуха не ниже расчетной.
Предусмотрена возможность задания температуры срезки графика и компенсации недоотпуска тепловой энергии. В результате расчета подготавливается график отпуска теплоты от источника. Температурный график строится для отопительного периода с интервалом в 1 °С.
КОММУТАЦИОННЫЕ ЗАДАЧИ
Целью анализа переключений является поиск ближайшей запорной арматуры, позволяющей отключить (изолировать), указанный объект (участок, потребитель и т.д.) от сети. В результате выполнения коммутационных задач:
- выводится перечень запорных устройств;
- формируется список объектов, попавших под отключения, с последующей возможностью их печати, экспорта в таблицу Microsoft Excel;
- на карте в виде тематической раскраски отображаются отключенные объекты сети и здания;
- определяются итоговые значения: объемы теплоносителя в отключенных тепловых сетях, суммарная отключенная нагрузка и т.д.
ПЬЕЗОМЕТРИЧЕСКИЙ ГРАФИК
Целью построения пьезометрического графика является наглядная иллюстрация результатов гидравлического расчета (наладочного, поверочного, конструкторского). При этом на экран выводятся:
- линия давления в подающем трубопроводе
- линия давления в обратном трубопроводе
- линия геодезической высоты
- линия потерь напора на шайбе
- высота здания
- линия вскипания
- линия статического напора
- таблица с описанием каждого узла сети: наименование узлов, напоры в подающем и обратном трубопроводах, потери напора по участкам тепловой сети и т.д.
Количество выводимой под графиком информации, цвет и стиль линий настраивается пользователем. В целях иллюстрации тепловых потерь на сетях имеется возможность построения графика падения температуры от источника до заданного потребителя.
РАСЧЕТ НАДЕЖНОСТИ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ
Цель расчета — количественная оценка надежности теплоснабжения потребителей систем централизованного теплоснабжения и обоснование необходимых мероприятий по достижению требуемой надежности для каждого потребителя. которая позволяет
- Рассчитывать надежность и готовность системы теплоснабжения к отопительному сезону.
- Разрабатывать мероприятия повышающие надежность работы системы теплоснабжения.
Расчет выполняется в соответствии с Методикой и алгоритмом расчета надежности тепловых сетей при разработке схем теплоснабжения городов ОАО «Газпром промгаз».
РАСЧЕТ НОРМАТИВНЫХ ПОТЕРЬ ТЕПЛА ЧЕРЕЗ ИЗОЛЯЦИЮ
Целью данного расчета является определение нормативных тепловых потерь через изоляцию трубопроводов. Тепловые потери определяются суммарно за год с разбивкой по месяцам. Просмотреть результаты расчета можно как суммарно по всей тепловой сети, так и по каждому отдельно взятому источнику тепловой энергии и каждому центральному тепловому пункту (ЦТП), по различным владельцам (балансодержателям). Расчет может быть выполнен с учетом поправочных коэффициентов на нормы тепловых потерь. Результаты выполненных расчетов можно экспортировать в Microsoft Excel.
Расчет выполняется в соответствии методикой и нормами плотности теплового потока указанными в Приказе №325 Министерства энергетики России, пособии KTM 204 244-94 для Украины и Постановлении Комитета по энергоэффективности при Совете Министров Республики Беларусь от 29.09.2006 №2.
